[.. 프라모델러 ..] 아스라다 제작기 (1) - 설계편

안녕하십니까. 구름나무입니다.

작업해야할 것들이 아직도 꽤 쌓여있음에도 간만에 구미가 당겨 매우 몰입해 설계를 끝낸게 있어 공유해봅니다.

2013년 2월에 저는 인생 첫 차를 구입했습니다.

아반떼 MD 2013년형인데, 총각시절 출장도 많이 다니고 데이트와 여행도 많이 다니고,

아이가 둘이 된 지금은 아이들 유치원/어린이집 등하원을 위해 아내가 쓰고있지요.

전 직장은 서울 구로디지털단지, 지금은 용인 죽전쪽인데 사회생활 15년 이상을 쭈욱 대중교통으로 출퇴근 하였으나,

최근들어 대중교통 출퇴근.. 그 중에도 마을버스의 정류장 무정차 통과에 딥빡을 받아 생에 두번째 신차 계약을 했습니다.

어차피 원래 있던 차는 쭈욱 패밀리카로 쓸테고, 저 혼자만이 쓰는 출퇴근용 경차가 생겼으니

이번 차는 제 취향대로 꾸며야 인지상정 아니겠습니까?

덕후에게 차 하면 뭐다??

사이버 포뮬러!!

아스라다 헤드를 대시보드에 설치하기로 마음먹고 설계에 들어갑니다

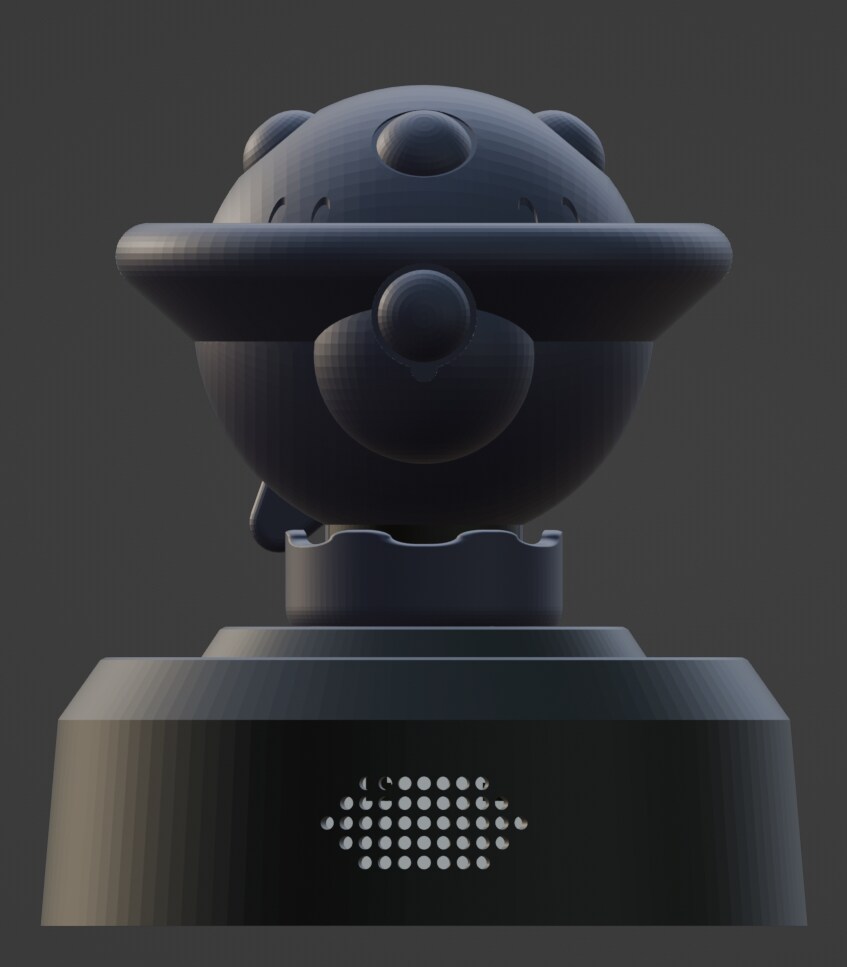

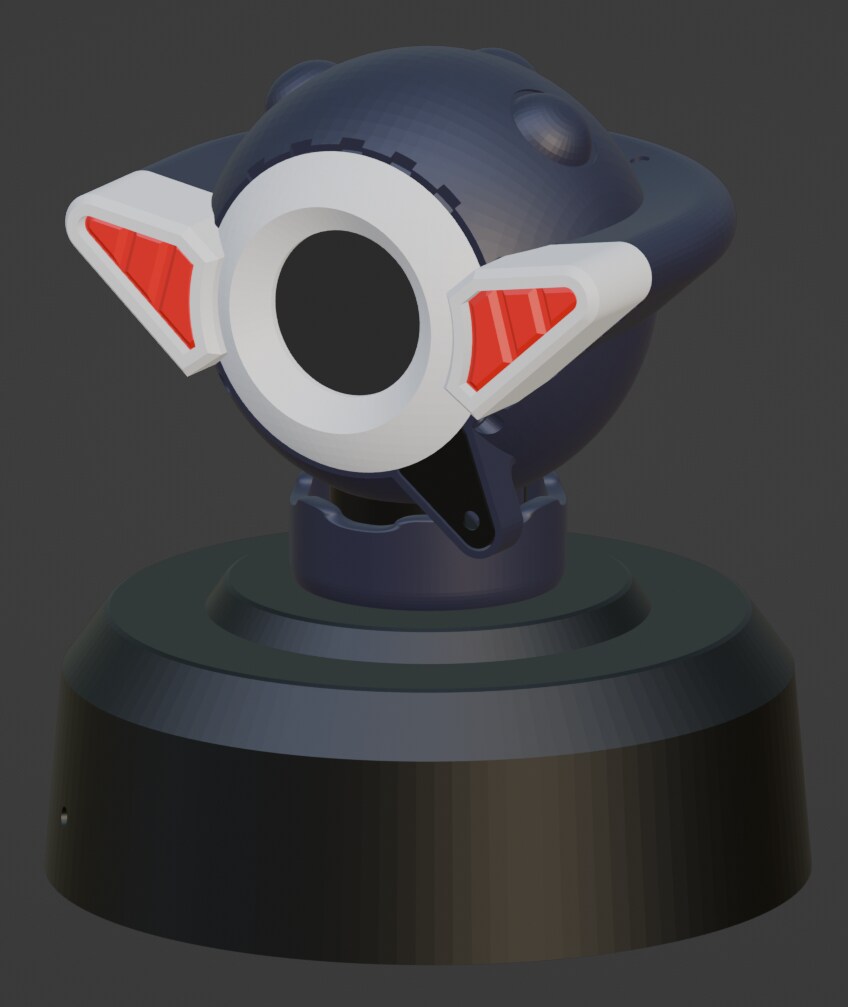

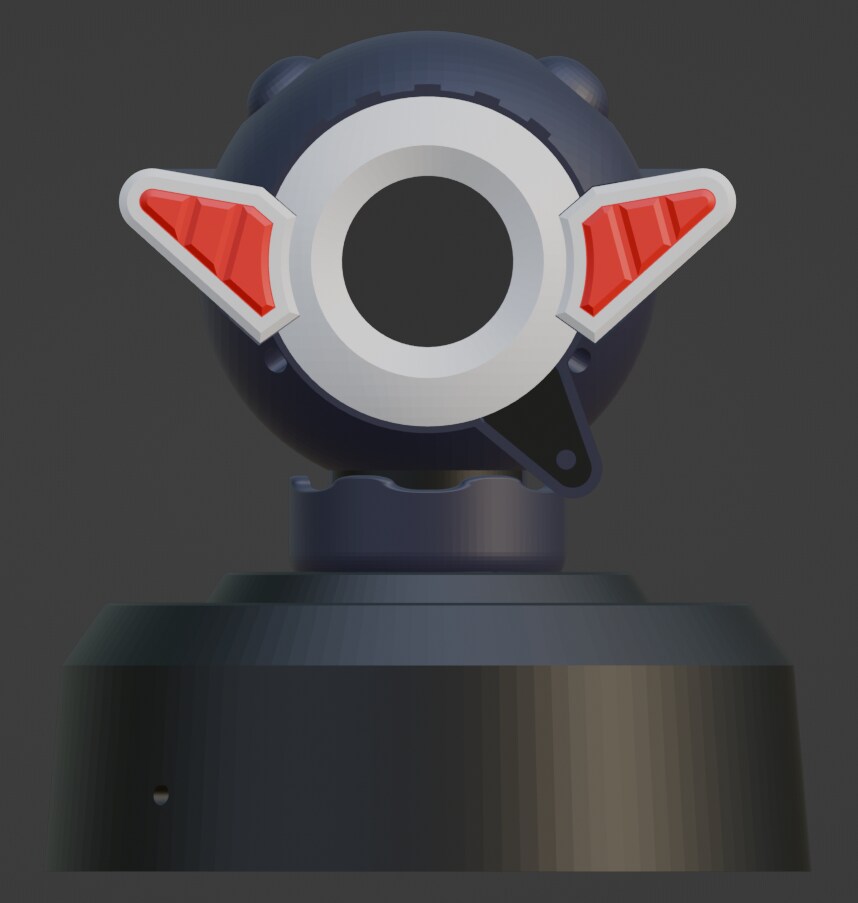

아스라다 헤드 외형은 3D모델 공유 사이트에 무료로 공개되어있는걸 활용해 제 목적에 맞게 수정했고,

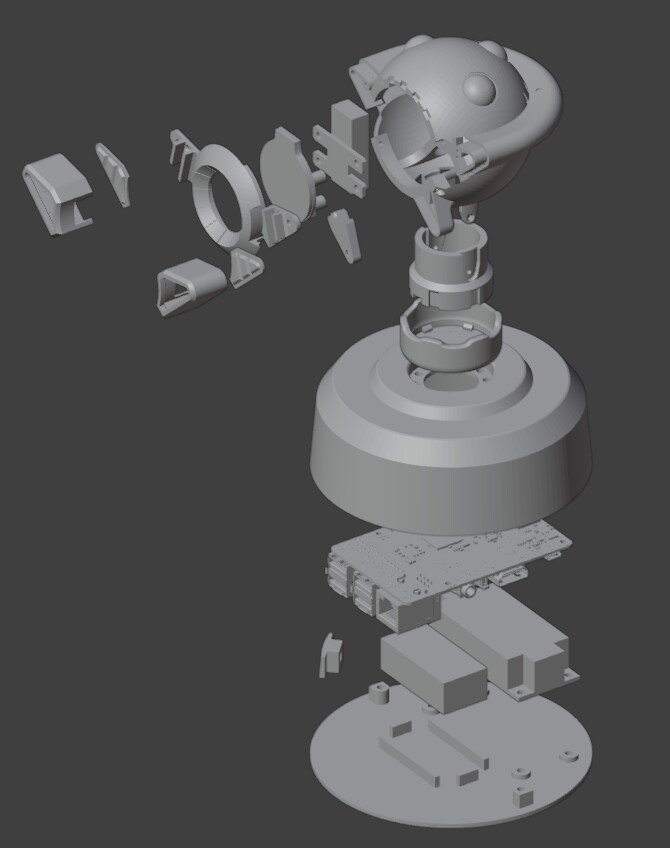

일부 디테일 변경 및 기능 구현을 위한 베이스를 추가하여 설계했습니다.

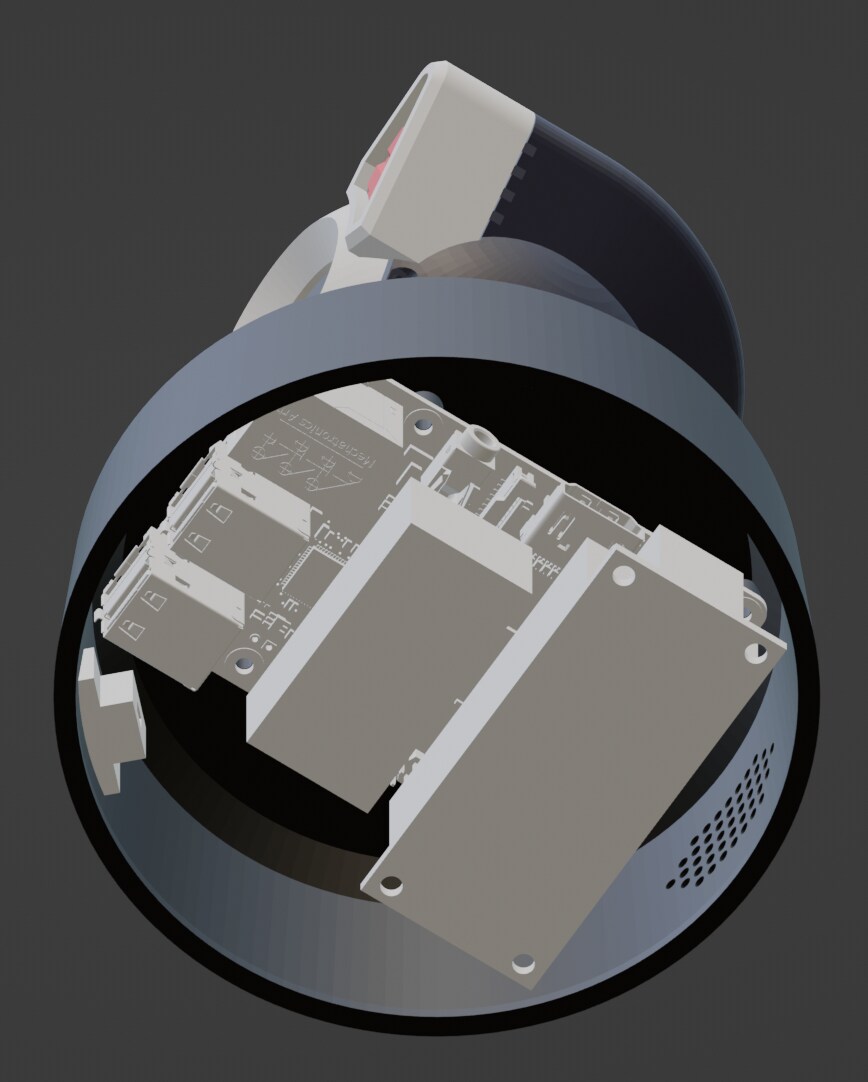

당연히 외장은 3D 프린팅으로 출력 예정이고, 기능 제어는 라즈베리파이를 사용해 스마트워치에 들어가는 원형 LCD 화면에 영상을 전시하며 음성을 출력할 예정입니다.

구현하려는 기능은 다음과 같습니다.

① 시동 켜지면 간단한 부팅 애니메이션 후 아스라다 본 디자인의 녹색 눈이 화면에 전시

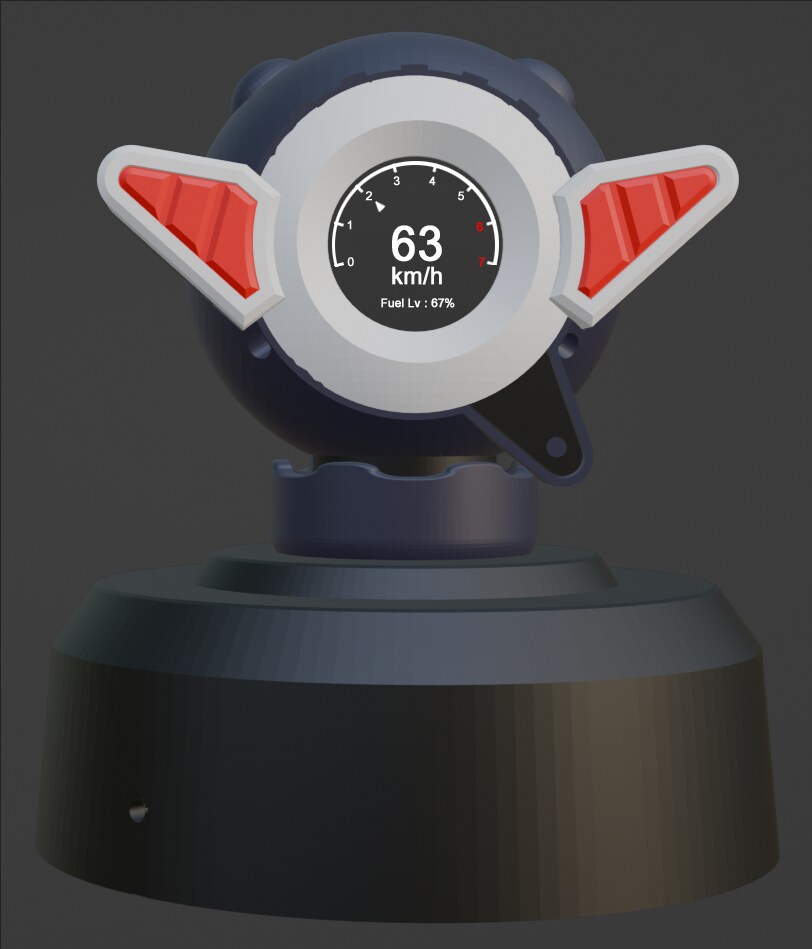

② 주행 시작하면 현재 속도 / 엔진 RPM / 연료 잔량 표시

- 운행 중 정차 시 녹색 눈 화면으로 전환

- 운행 재개 시 속도 / 엔진 RPM / 연료 잔량으로 전환

- 물리 버튼 클릭으로 네눈밖이 고정 / 운행정보 고정 / 자동 전환 모드 선택 가능

③ 특정 속도 구간 진입 시 음성 재생

- 80km/h 진입 시 "에어로 모드" 재생

- 100km/h 진입 시 "부스터 온" 재생

- 그 외 일정 기간 음성 재생할 이벤트 발생 없으면 랜덤으로 아스라다의 주요 대사를 재생

기본품의 설계는 끝났으나, 제가 계약한 차량의 대시보드 위치가 수평이 아닌지라 베이스 지지할 바닥을 수평으로 맞춰줄 부분은 나중에 추가 설계해야 하긴 합니다.

간만에 블렌더 잡고 재미나게 설계했네요 ㅎㅎ

차량이 출고되기까지 최장 4.5개월 더 기다려야 하니 일단 천천히 부품을 출력하고,

짬날때마다 라즈베리파이에서 영상과 음성 재생을 하기 위한 코딩을 해야겠습니다.
